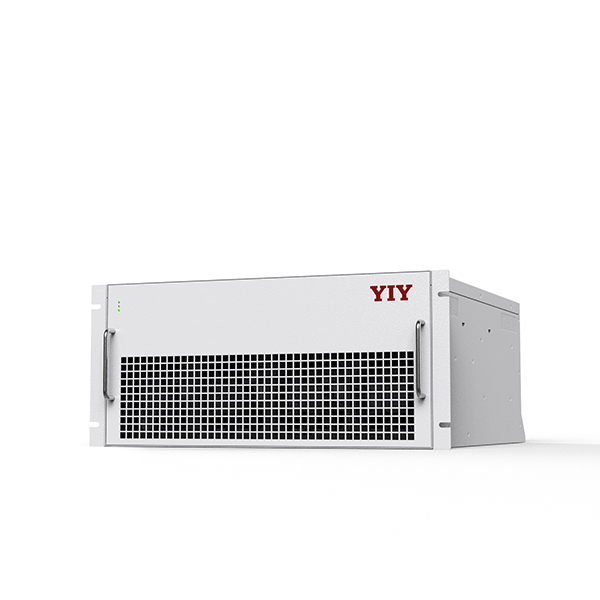

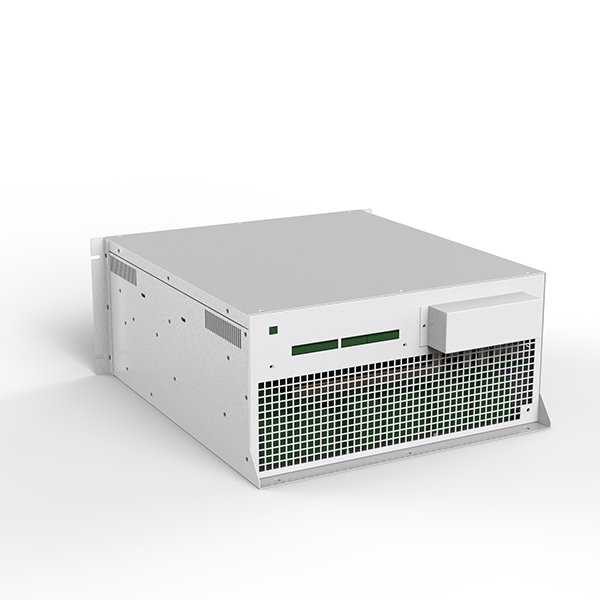

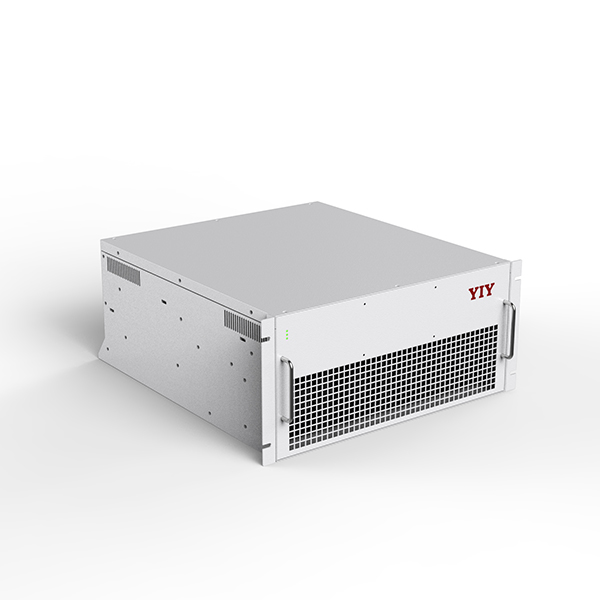

Gerador de var estático avançado (ASVG-100-0.4-4L-R)

Pequena descrição:

- Compensação de potência reativa: Cos Ø = 1,00

- Compensação capacitiva e indutiva: -1 a +1

- Todos os recursos e benefícios do SVG.

- Mitigação de 3ª, 5ª, 7ª, 9ª, 11ª ordens harmônicas

- A capacidade da unidade pode ser selecionada em qualquer proporção entre correção do fator de potência e correção de harmônicos

- Carga indutiva capacitiva-1 ~ 1

- A correção do desequilíbrio de corrente pode corrigir o desequilíbrio de carga em todas as três fases

Compensação de potência reativa nominalCapacidade：100Kvar

Capacidade de compensação harmônica:2-13 vezes, 100A (70%SOC)

Voltagem nominal:AC400V(-40%~+15%)

Rede:3 fases 3 fios/3 fases 4 fios

Instalação:Montado em rack

Envie um e-mail para nós

Detalhes do produto

Perguntas frequentes

Etiquetas de produto

Princípio de trabalho

O princípio do SVG é muito semelhante ao do Filtro Harmônico Ativo. Quando a carga está gerando corrente indutiva ou capacitiva, faz com que a corrente da carga fique atrasada ou adiantada em relação à tensão.O SVG detecta a diferença do ângulo de fase e gera corrente adiantada ou atrasada na rede, tornando o ângulo de fase da corrente quase igual ao da tensão no lado do transformador, o que significa que o fator de potência fundamental é unitário.YIY-SVG também é capaz de corrigir o desequilíbrio de carga.

Especificações técnicas

Especificação técnica	Série 220V	Série 400V	Série 500V	Série 690V
Capacidade nominal de remuneração	5Kvar	10KVar15KVar/35KVar/50KVar75KVar/100KVar	90Kvar	100Kvar/120Kvar
Voltagem nominal	AC220V(-20%~+15%)	AC400V(-40%~+15%)	AC500V(-20%~+15%)	AC690V(-20%~+15%)
Frequência nominal	50/60Hz±5%
Estrutura de grade	Fase única	3 fases 3 fios/3 fases 4 fios
Número de paralelo	Sem limitação. Um único módulo de monitoramento centralizado pode ser equipado com até 8 módulos de potência.
Eficiência da Máquina	>97%
Eficiência de comutação	32kHz	16kHz	12,8kHz	12,8kHz
Função	Reativo/Reativo e Harmônico	Reativo/Reativo e harmônico/Reativo e desequilíbrio (opcional)
Compensação de potência reativa Avaliar	>99%
Compensação Harmônica Capacidade	70%SOC
Compensação Harmônica Tempos	2-13 vezes
Tempo de resposta	<10ms
Barulho	<50dB	<60dB	<65dB
Método de comunicação	Interface de comunicação RS485 de dois canais (suporte para comunicação sem fio GPRS/WIFI)
Método de monitoramento	Tela LCD de tamanho pequeno de 4,3 polegadas / tela de monitoramento centralizada LCD de 7 polegadas
Proteção	Proteção contra sobrecarga, proteção contra sobrecarga de hardware/software, proteção contra sobrecarga de rede/sob a rede Proteção de energia, proteção contra desequilíbrio de tensão de rede, proteção contra falha de energia, superaquecimento proteção, proteção contra anomalias de frequência, proteção contra curto-circuito, etc.
Altitude	≤2.000 metros	≤2.000 metros	≤2.000 metros	≤2.000 metros
Temperatura ambiente	-20~+50°C	-20~+50℃	-20~+50°C	-20~+50°C
Humidade relativa	<90%,A temperatura mínima média mensal é de 25°C sem condensação na superfície
Nível de poluição	Abaixo do nível III
instalação	RackDe parede
Padrão de fiação	Entrada traseira (tipo rack) Entrada superior (tipo montado na parede)
Grau de proteção	IP20
Cor	Branco
